대형 측정기

모델 번호: LMCNC8060

브랜드: 덕훈

인증: 도달, Scoc

사용자 정의 지원: Obm, Odm

원산지: 중국

측정: 800*600*180

전체 치수 1200*1100*960

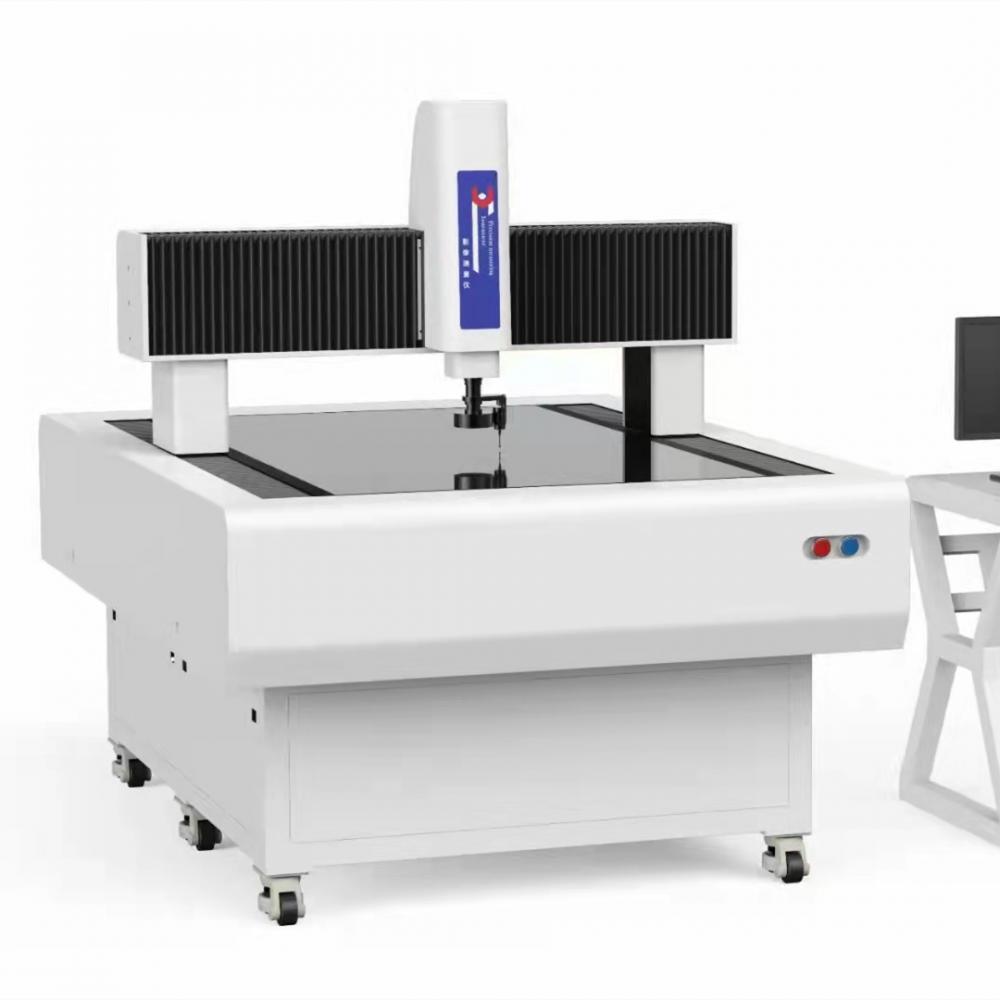

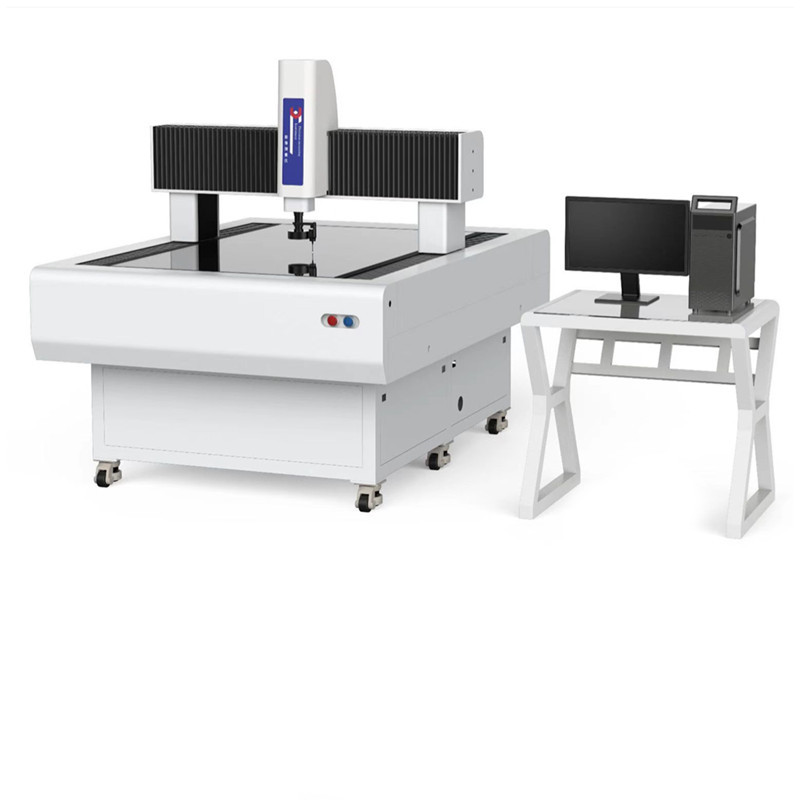

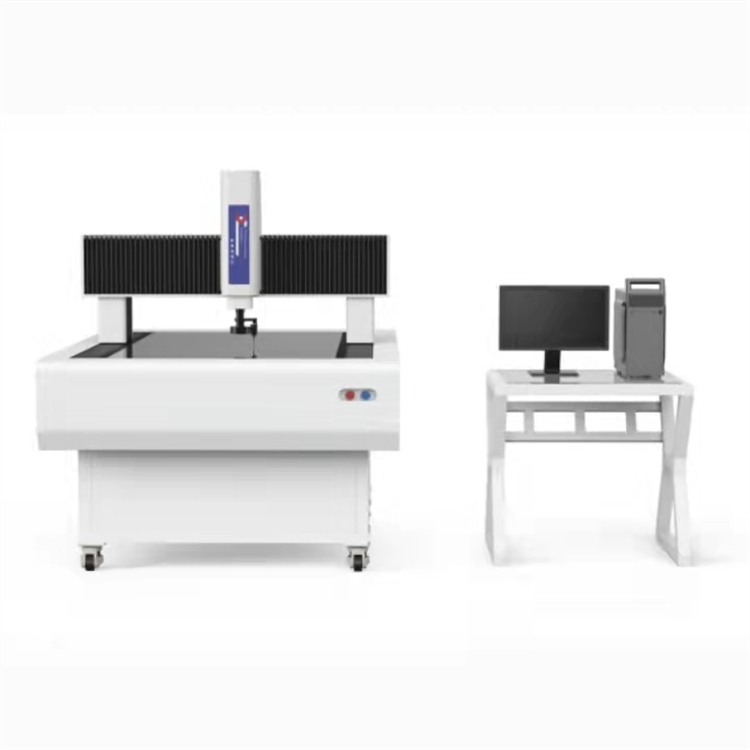

간트리 이미지 측정 기기는 일반적인 측정 요구사항을 가진 고객을 위해 특별히 설계된 자동 이미지 측정 기기입니다. 국산 이미지 시스템, 운동 제어 시스템, 정밀 선형 가이드 레일 및 래스터 자를 사용하여 고객이 제공하는 불필요한 장비를 최소화하고 제품 품질 통제의 요구를 최소화하는 비용을 최소화한다. xyz 3축 자동 측정을 실현할 수 있으며, 표면 광원, 윤곽선 광원 및 로커, 접촉 탐침, 자동 줌 렌즈 등 다양한 부속품을 지원한다. 업계에서 3d-in-c 측정 소프트웨어를 갖추고 있으며 기하학적 측정, 지도 탐색, cnc 프로그램 설계, 보고서 출력 등 다양한 핵심 기능을 갖추고 있다.

소프트웨어 시스템:

프로그래밍 및 자동화

1. 자동 대량 측정을 위한 작업을 생성할 수 있으며, 자동 및 수동 상호 작용을 지원한다.

2. 렌즈는 다시 보정하지 않고 수동으로 확대할 수 있다.

3. 광원은 자동 제어를 실현하고 자동 조명을 지원한다.

4. 표면 빛의 5개 고리와 8개 영역과 윤곽선 빛의 각 세그먼트의 자동 제어를 지원합니다.

5. 그것은 자동으로 초점을 맞추고 높이를 빠르게 측정할 수 있습니다.

기본 측정 기능

1. 기하학, 점, 선, 원(최대, 최소 및 평균), 호, 스플라인, 타원, 직사각형, 사각형, 홈이, r각도, 링, 간격, 거리, 점 등을 측정할 수 있다.

2. 구조: 중심점, 극점, 끝점, 교차점, 2점연결선, 평행선, 수직선, 접선, 이분선, 중심선, 합병, 윤곽분할, 반지름 원을 그리기, 3선 새겨원, 2선 반지름 새겨원 등.

3. 이미지 측정 도구: 그리기 점, 가장 가까운 가장자리 점, 초점점, 원형 프레임 점, 최적 가장자리 점, 가장 가까운 점, 전체 추출, 다중 세그먼트 추출, 텍스처 분할, 다중 세그먼트 텍스처 분할, 전자 칼리퍼, 빠른 정렬 원, 개방 윤곽선, 최대 닫힌 윤곽선, 가장 가까운 닫힌 윤곽선.

4. 기하학적 공차: 직선, 원형, 위치, 평행도, 수직도, 기울기, 동심도 등.

5. 좌표계: 고정기 위치 좌표계, 점선, 2점 x, 2점 y, 3점, 2선, 영상 조정 좌표계; 좌표계를 변환, 회전 및 수동으로 조정합니다.

cnc gantry 자동 이미지 측정 기기는 특별히 대형 측정을 위해 설계되었으며, PCB, LCD, 판금, 항공 우주 및 기타 산업의 대형 스트로크 측정에 적합합니다. 이동식 교량 구조를 채택하여 업계에서 가장 첨단 설계 개념을 모았습니다. 가장 완벽한 설계와 가장 엄격한 생산 공정 통제로, 그것은 기계의 정확성과 안정성을 보장합니다.

특징

이동식 다리 구조, 큰 스트로크 전자동 측정, 네 축 cnc 제어.

높은 정밀도와 좋은 안정성을 가진 정밀도 화강암 기계.

완전한 마우스, 손잡이 유형 자동 제어, 사용하기 쉬운.

sinpo 닫힌 래스터 자는 높은 정밀도와 좋은 안정성을 가지고 있습니다.

가변 확대 광학 렌즈는 가변 확대 측정을 실현할 수 있다.

프로그래밍 가능한 5 링 8 영역 환형 표면 광원 및 지도된 윤곽선 광원.

Ø 자동 초점 높이 측정, 접촉 탐사를 추가할 수 있습니다.

zonson2d 전자동 이미지 측정 소프트웨어.

필요에 따라 다양한 규격과 표준 구성을 제공하고 맞춤형.
