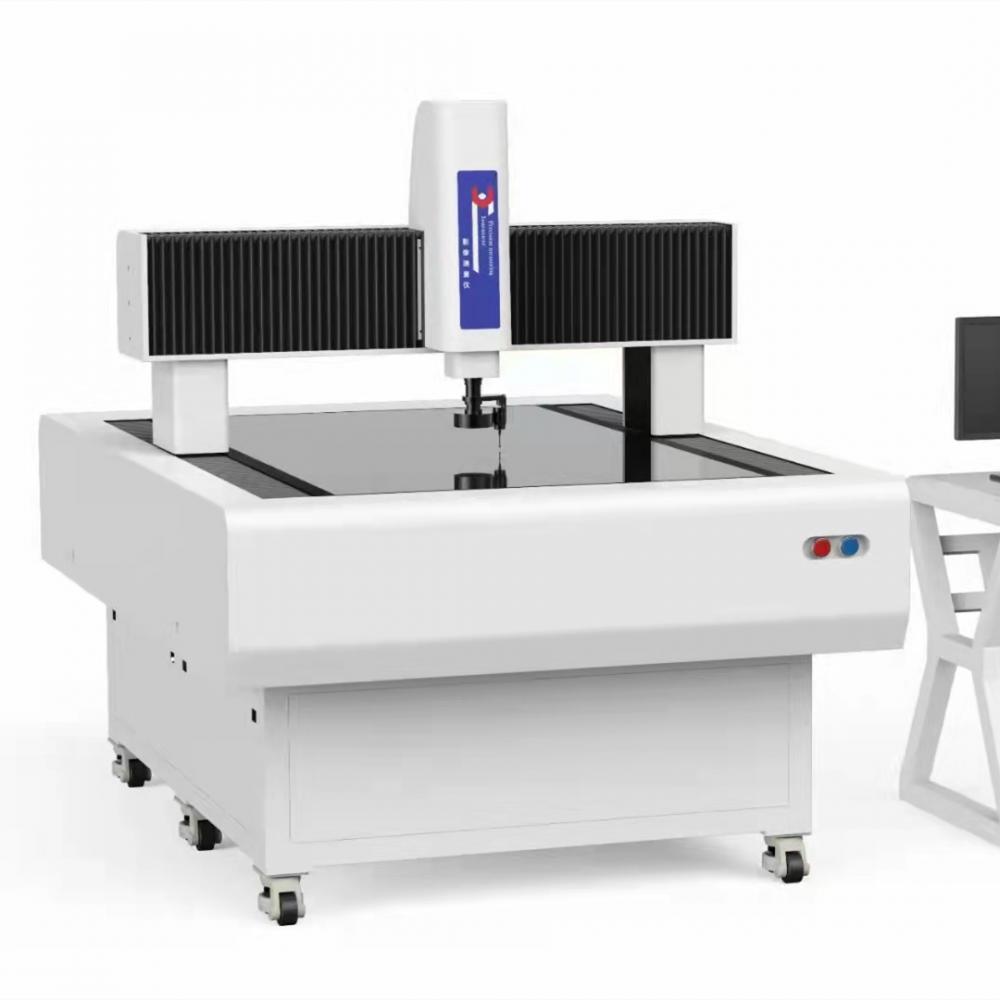

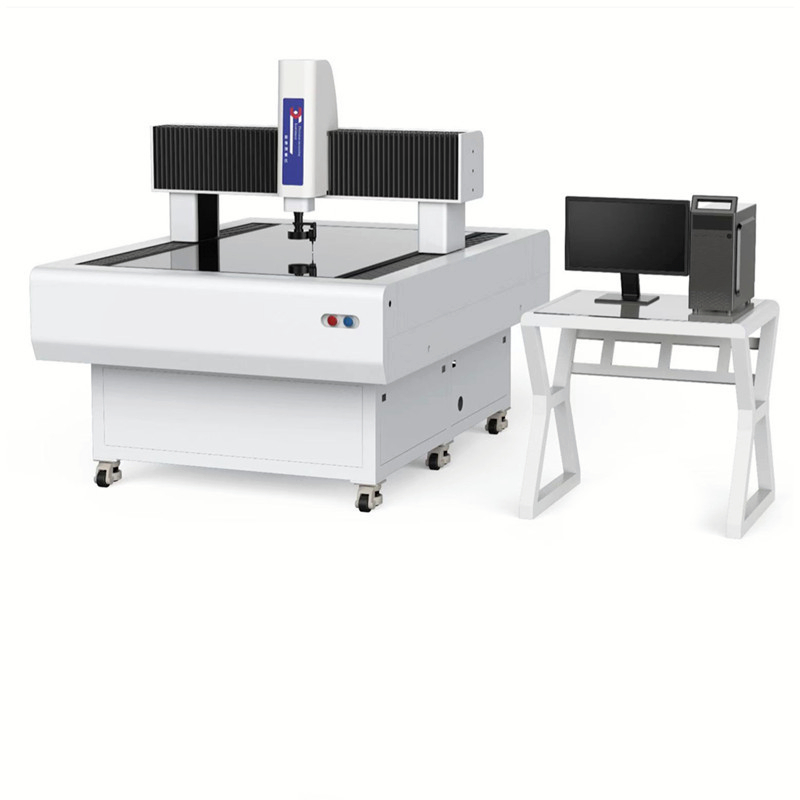

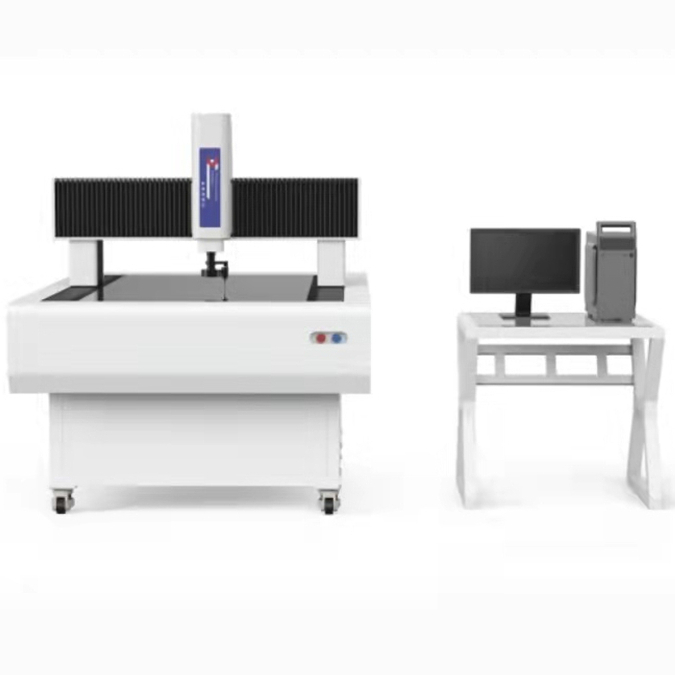

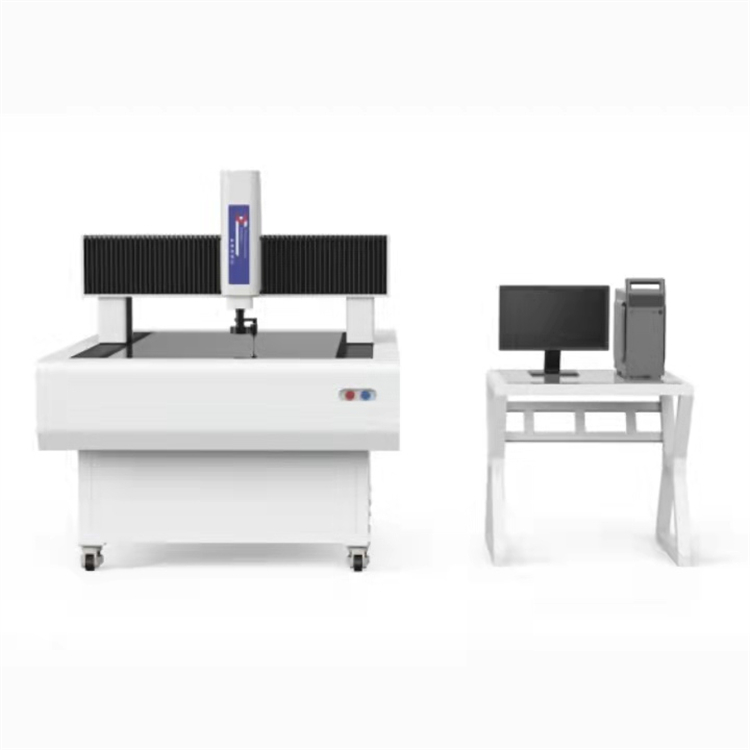

간트리 기계 이미지 측정기

모델 번호:lmcnc 6050

브랜드:덕훈

인증:도달, Scock

사용자 정의 지원:Obm, Odm

원산지:중국

크기:600*500*250

간트리 자동 이미지 측정 기기는 대형 측정을 위해 설계되었으며 PCB, LCD, 판금, 항공 우주 및 기타 산업의 대형 스트로크 측정에 적합합니다. 이동식 교량 구조를 채택하여 업계에서 가장 선진적인 설계 개념을 모아 완벽한 설계와 엄격한 생산 공정 제어로 기계의 정확성과 안정성을 보장한다.

자동 영상 측정 기기는 건물 교량형 안정된 구조, 정확한 선형 슬라이드, 서보 제어 시스템을 채택하여 시스템 정확도를 보장한다. 3축 전자동 프로그래밍 가능한 탐지는 복잡한 특징의 배치 탐지를 실현한다. 그것은 멋지고 자동적입니다. 길이, 각도, 모양 및 표면을 검사할 수 있습니다. 그것은 비접촉 애니메이션 측정에 속하며 탄성 및 취성 재료를 측정하는데 특히 적합하다. 사진, 애니메이션 좌표 프로세서, 디지털 디스플레이, 광학 눈 읽기 데이터 또는 자동 가장자리 찾기, 프린터 등 인터페이스 장비 외에도 컴퓨터에 연결하여 빠르고 정확하며 통계적으로 분석할 수 있다. 그것은 대형 판금 부품, 백라이트 판매, 절연 재료, 표면 판매, 프레임 산업, 플라스틱 제품, 하드웨어, 금형, 휴대폰 케이스, 전자, 명판, 세라믹 및 기타 분야에서 널리 사용됩니다. 그것은 대량의 신속한 검사를 실현했다.

측정 기능:

1. 측정 도구: 스캔 가장자리 추출, 다중 세그먼트 추출 가장자리 추출, 원 추출 가장자리 추출, 타원 추출, 프레임 추출 윤곽선, 초점, 가장 가까운 점 등이 있다.

2. 측정가능한 기하학량: 점, 선, 원(중심좌표, 반지름, 직경), 호, 중심, 각도, 거리, 선폭, 구멍위치, 구멍지름, 구멍수, 구멍에서 구멍까지의 거리, 구멍에서 가장자리까지의 거리, 호중심에서 구멍까지의 거리, 호중심에서 가장자리까지의 거리, 호고점에서 호고점까지의 거리, 교차점에서 교차점까지의 거리 등.

3. 구축 특징: 교차, 중심점, 극점, 끝점, 2점 연결, 평행선, 수직선, 접선, 이분선, 중심선, 선단융합, 반지름 원을 그리기, 3선 비축 원, 2선 반지름 비축 원 등.

4. 기하학공차: 직선, 원형, 윤곽, 위치, 평행도, 대칭, 수직도, 동심도, 평행도 및 기타 기하학공차 평가.

5. 좌표계: 계기좌표계, 점선, 2점x,2선 및 기타 공작물좌표계; 이미지 등록 좌표계. 좌표계는 수동으로 변환, 회전 및 조정할 수 있습니다.

6. 빠른 공구: r각도, 수평형 피치, 둘레형 피치, 스크린, 슬롯 구멍, 윤곽비교, 스프링, O형 링 및 기타 빠른 측정을 위한 전용 공구.

7. 공차 배치 설정, 축척 등급 분할, 색상 맞춤형 관리 지원.

cnc gantry 자동 이미지 측정 기기는 특별히 대형 측정을 위해 설계되었으며, PCB, LCD, 판금, 항공 우주 및 기타 산업의 대형 스트로크 측정에 적합합니다. 이동식 교량 구조를 채택하여 업계에서 가장 첨단 설계 개념을 모았습니다. 가장 완벽한 설계와 가장 엄격한 생산 공정 통제로, 그것은 기계의 정확성과 안정성을 보장합니다.

특징

이동식 다리 구조, 큰 스트로크 전자동 측정, 네 축 cnc 제어.

높은 정밀도와 좋은 안정성을 가진 정밀도 화강암 기계.

완전한 마우스, 손잡이 유형 자동 제어, 사용하기 쉬운.

sinpo 닫힌 래스터 자는 높은 정밀도와 좋은 안정성을 가지고 있습니다.

가변 확대 광학 렌즈는 가변 확대 측정을 실현할 수 있다.

프로그래밍 가능한 5 링 8 영역 환형 표면 광원 및 지도된 윤곽선 광원.

Ø 자동 초점 높이 측정, 접촉 탐사를 추가할 수 있습니다.

zonson2d 전자동 이미지 측정 소프트웨어.

필요에 따라 다양한 규격과 표준 구성을 제공하고 맞춤형.
